1.1.1 企业简介

       四川省钢构智造有限公司是四川省交通建设集团股份有限公司下属控股子公司，公司致力于各类桥梁钢结构的制造及安装，秉持“智能化、数字化、标准化、精益化、绿碳化”发展，力争成为西部优秀，国内卓著的钢结构桥梁智能化制造企业。

       1.1.2 项目概况

       本项目位于四川省眉山市甘眉工业园南区四川省钢构智造有限公司厂内，采购的高端激光切割设备主要用于联合厂房下料工段的钢板切割下料作业，并应用下料生产管理系统，提升排产效率与准确性、细化生产过程管控颗粒度，推动公司切割车间向智能化切割车间转型。

        1.1.3 建设内容

       • 下料切割设备

       下料厂房包含有预处理区、板材存放区、切割区域、板件存放区等，钢板会依次经过以上各区，完成对应的加工作业后进入到后续其他区域。其中，9台20kw激光切割机安装在下图所示的切割区内，分6跨布置。设备涉及36M*3.5M大幅面，支持坡口切割和喷码划线功能，从激光器、激光头、操作系统，床身及工作台面等均按照高端配置进行针对性优化设计。

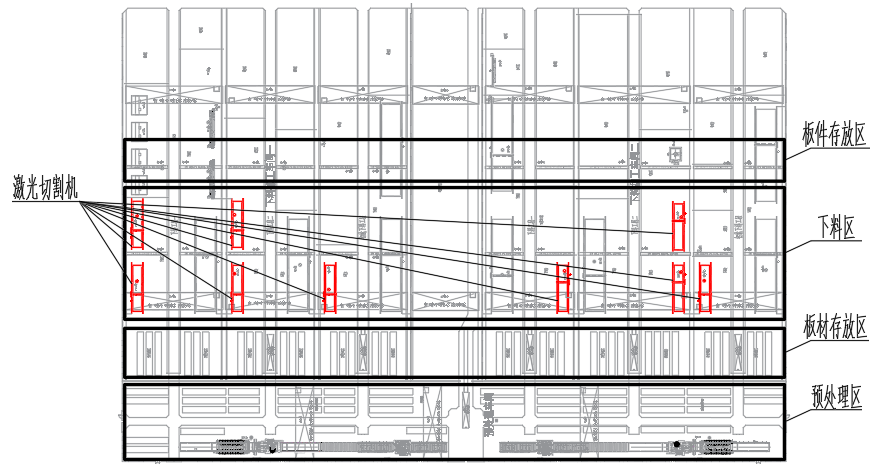

图：联合厂房下料及相关区域的布局图

表：设备规格型号

注：WALC机型为大幅面激光切割机系列，1835代表该型号长度和宽度方向的导轨行程为18米和3.5米（其他类型以此类推），F代表垂直切割机型，P代表坡口切割机型，20000表示激光器功率为20kW。

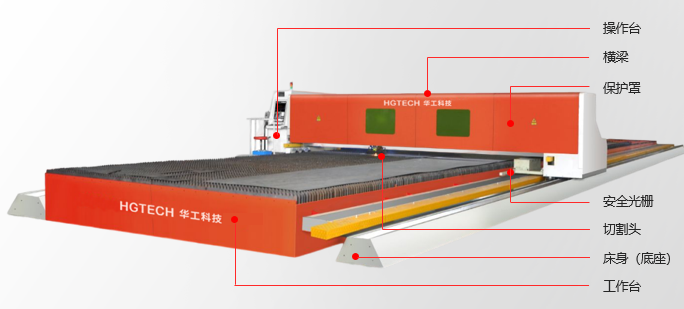

图：设备示意图

       • 切割MES

       专注于切割过程管控，致力解决传统行业切割数据无法实时采集、切割工时无法精确统计、切割管理流程效率较低、切割质量难以追溯、切割生产数据统计分析缺失等问题。

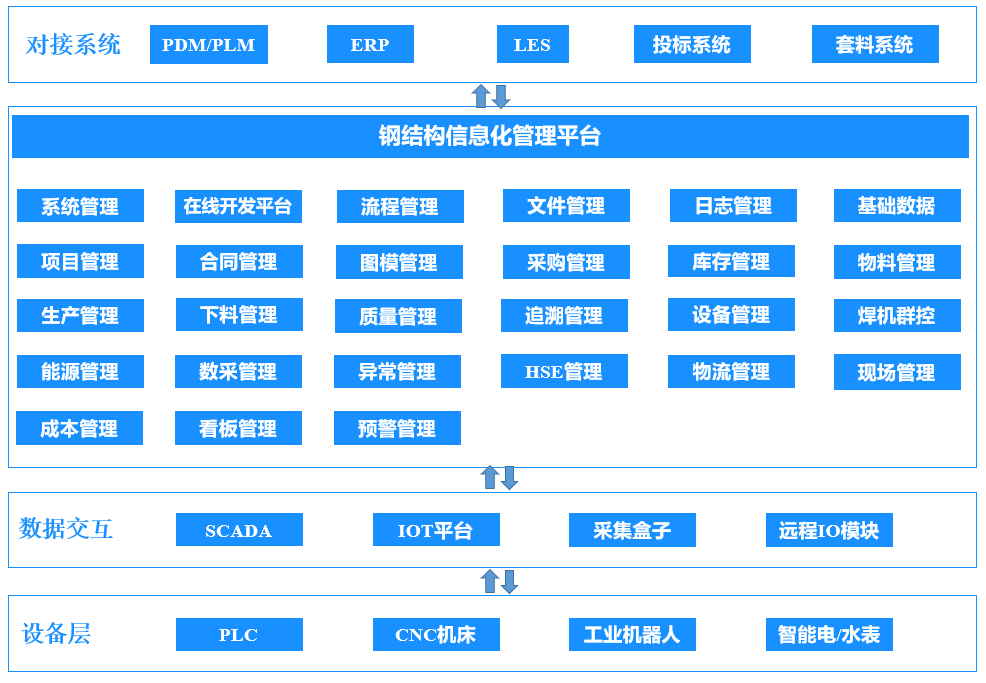

图：切割MES系统架构

       1.1.4 效益价值

       广泛应用具有切割幅面大、切割速度快、切割精度高等优势的激光切割设备，并配合切割MES，实现切割生产过程中的全过程数字化管理，精益改善管理制度，提升车间管理水平，打造钢结构桥梁智能下料工厂。
